IndustrialCraft 2/Реактор сосудов высокого давления

Интерфейс

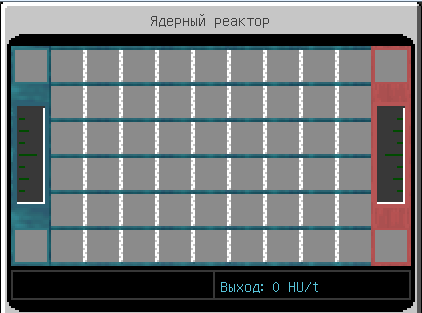

Интерфейс жидкостного реактора открывается через реакторный люк.

• По центру выкладывается схема из реакторных компонентов. Она аналогична схемам ядерного реактора.
• Слева ёмкость для хладагента. Его нужно заливать в реактор через слот с помощью капсул, либо через реакторный насос-порт в виде жидкости. В процессе работы он нагревается и превращается в горячий хладагент.
• Справа ёмкость для полученного горячего хладагента. Его нужно постоянно сливать через реакторный насос-порт, либо с помощью пустых капсул через слот.

Принцип работы жидкостного ядерного реактора

Принцип работы состоит в том, что вместо выделения энергии напрямую, происходит передача тепла хладагенту. Причём это то тепло, которое рассеивают охлаждающие компоненты во внутренней схеме. То есть теперь чем больше тепла выделяется и рассеивается, тем больше энергии получится в результате. Схемы для жидкостного ядерного реактора аналогичны схемам для обычного реактора. Более подробное описание схем и их компонентов смотрите в статье про ядерный реактор.

Дальше чтобы из горячего хладагента получить энергию его следует извлечь из реактора и охладить при помощи жидкостных теплообменников. В результате получается тепловая энергия. Следует отметить что при охлаждении горячего хладагента он становится обычным и его можно залить обратно в реактор. Таким образом хладагент не расходуется в процессе работы, а только передаёт тепловую энергию.

Теперь тепловую энергию нужно преобразовать в электрическую. Это можно сделать различными способами.

Первый способ — генераторы Стирлинга. Есть обычная версия генератора и кинетическая. Кинетический генератор Стирлинга выгоднее, но он неработоспособен без возможности утилизации жидкостей.

Второй способ — пар. Он производится при помощи парогенераторов и подается в турбины. В этом случае это гораздо больше похоже на работу настоящего реактора. При наличии Railcraft даже можно использовать его паровые турбины. Для получения пара лучше использовать дистиллированную воду, иначе при использовании обычной воды в парогенераторе образуется накипь, которая со временем приводит к аварийной остановке. Поскольку дистиллированную воду получать очень долго, то как правило используется схема с замкнутым циклом, в которой она превращается в пар и затем конденсируется обратно практически без потерь. Для этого после турбин ставится конденсатор. Чтобы в итоге получить электричество турбины конечно следует подключить к кинетическим генераторам.

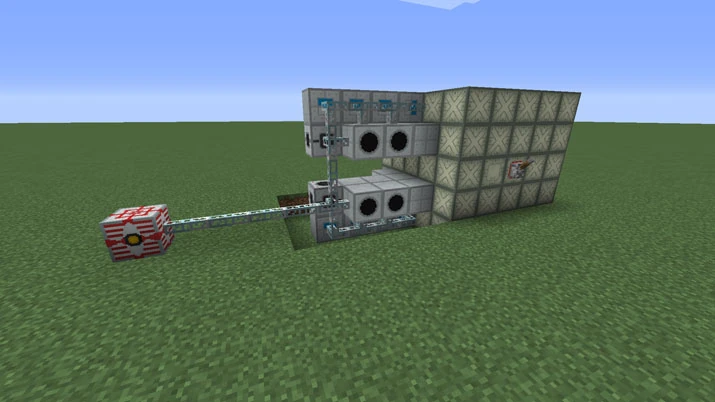

Пример постройки

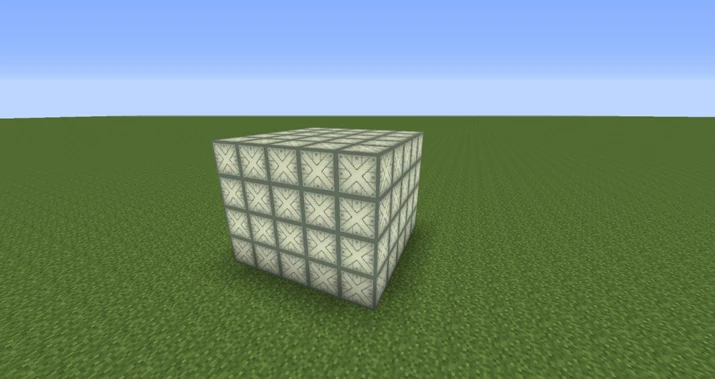

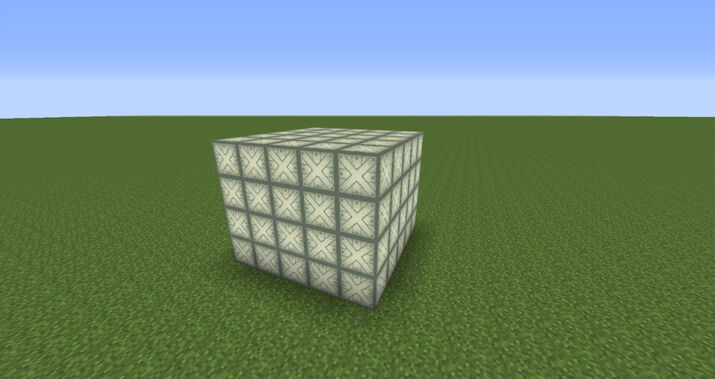

Строим квадратную площадку 5х5 из реакторного корпуса .

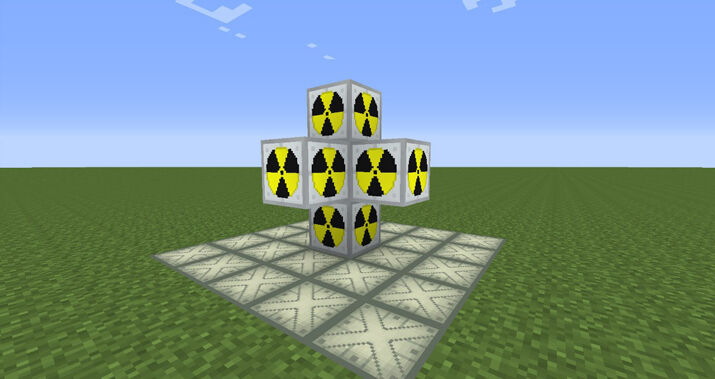

По центру площадки ставим ядерный реактор (только на 1 блок выше). Добавляем к нему 6 реакторных камер.

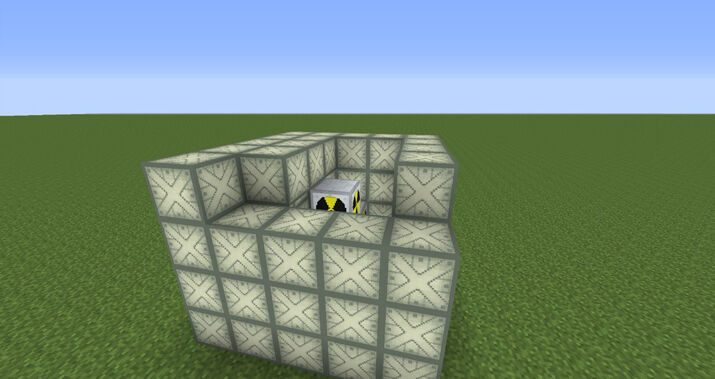

Полностью закрываем блоками реакторного корпуса.

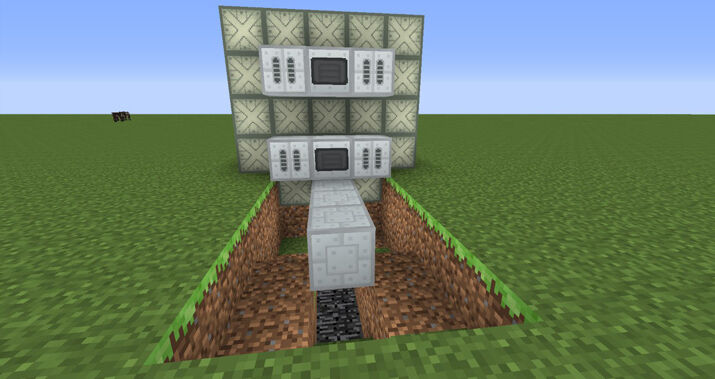

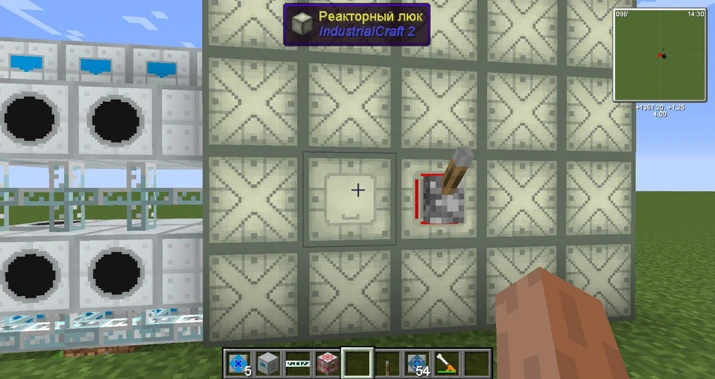

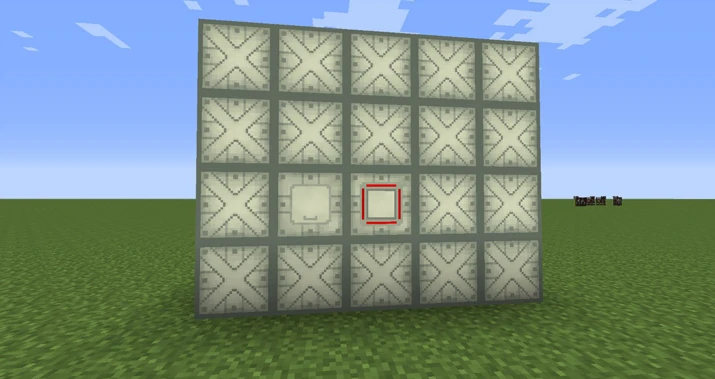

С одной стороны устанавливаем реакторный люк и реакторный проводник красного сигнала.

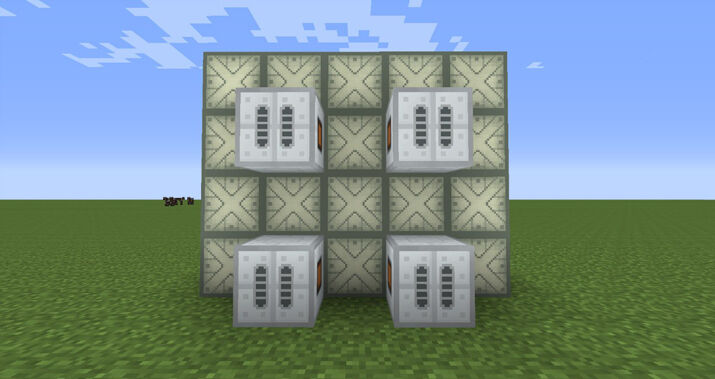

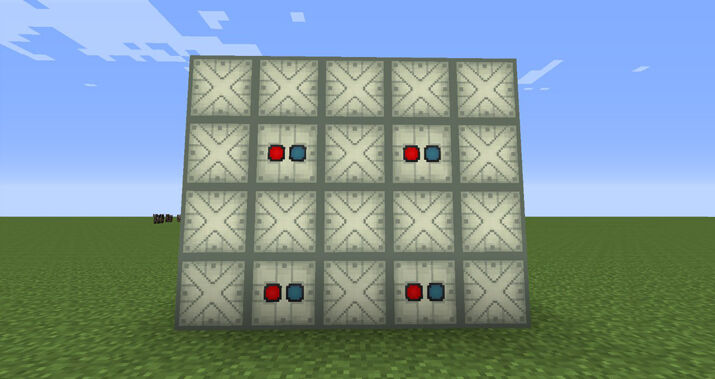

С другой устанавливаем 4 насоса . Во все 4 насоса ставим Выталкиватель жидкости .

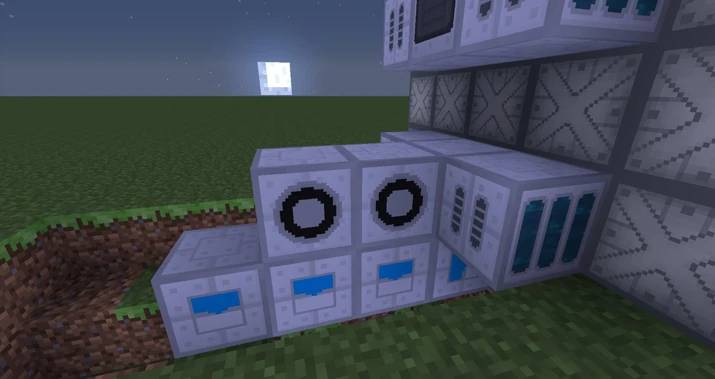

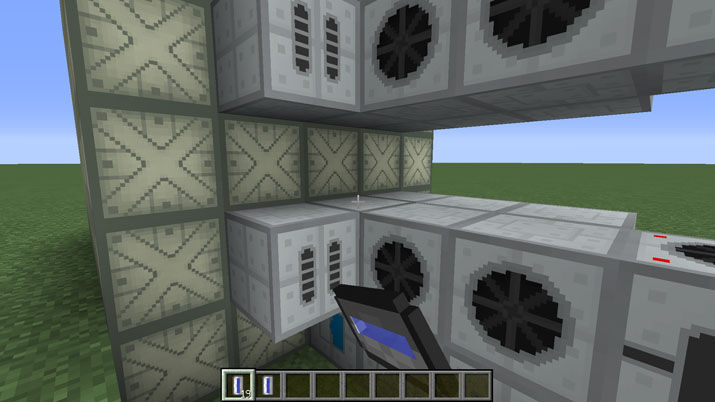

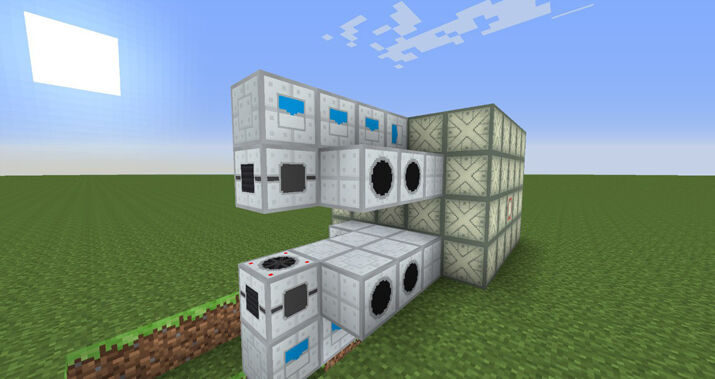

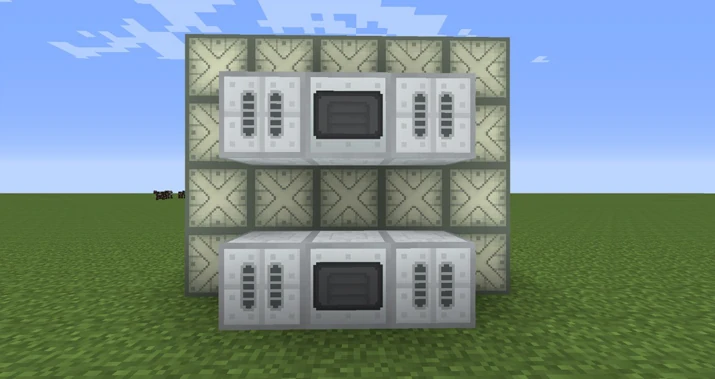

Далее, на наши 4 насоса ставим 4 жидкостных теплообменника, и квадратики гаечным ключом поворачиваем друг другу, как на изображении.

Ставим 2 парогенератора .

Снизу парогенератора ставим Регулятор жидкости. Также снизу ключом shift + ПКМ кликаем по регулятору жидкости.

Ставим ещё 3 Регулятора жидкости. После установки каждого сторона выхода (с точкой) будет направлена на вас.
Нам нужно, чтобы она была направлена на предыдущий регулятор. Поэтому сразу поворачиваем их, кликая по ним ключом shift+ПКМ.
Во всех 4-х выставляем 1000 мВ/сек.

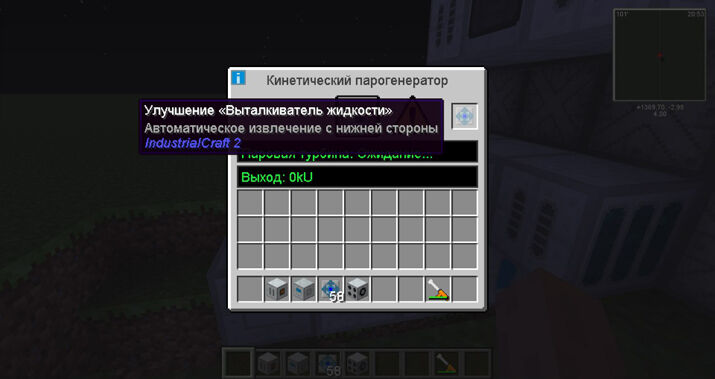

Затем ставим 2 кинетических парогенератора , и в них вставляем, паровую турбину и Выталкиватель жидкости , настроенный с нижней стороны.

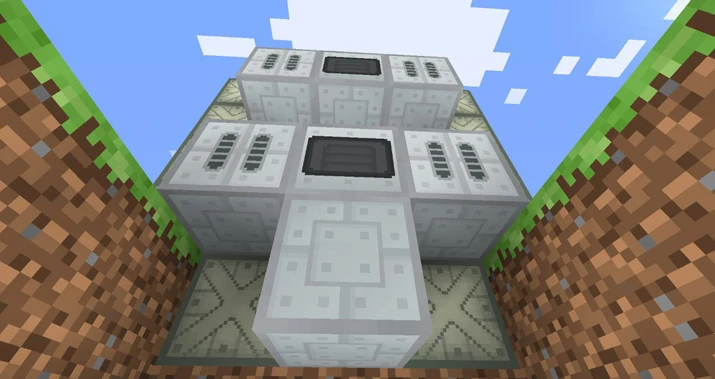

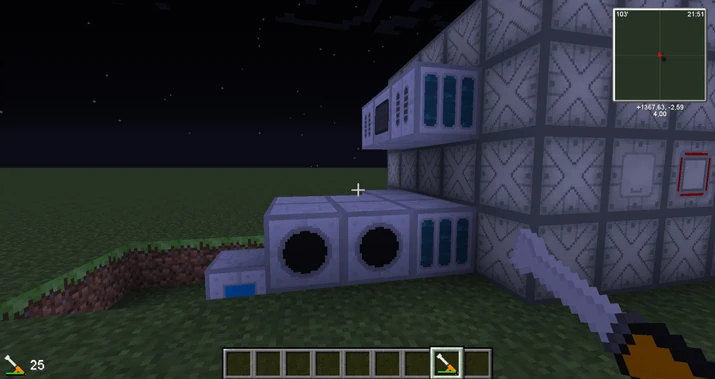

Обратите внимание, что установленные механизмы должны быть повёрнуты к вам стороной с чёрным кругом как на изображении.
Иначе их следует развернуть ключом кликнув по ним ПКМ.

Рядом ставим кинетические генераторы и гаечным ключом кликаем shift + ПКМ по генераторам, чтобы развернуть их в нужную сторону.

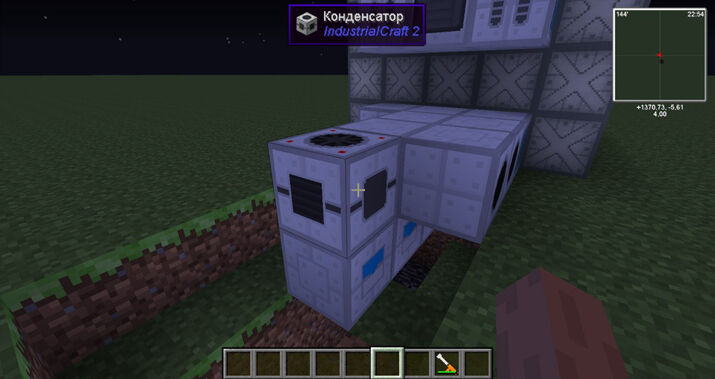

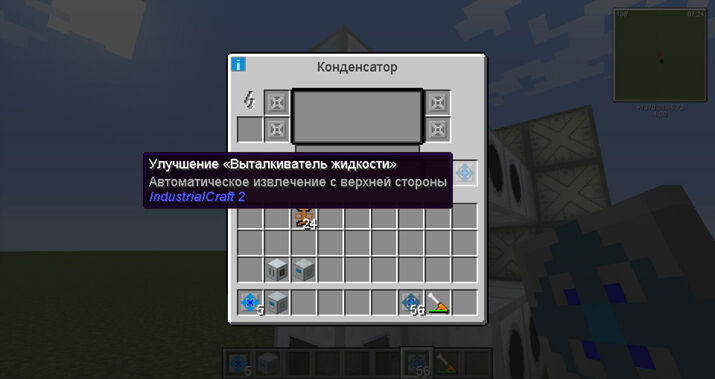

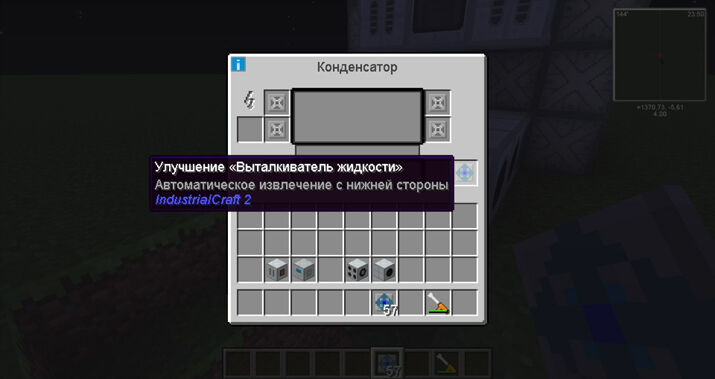

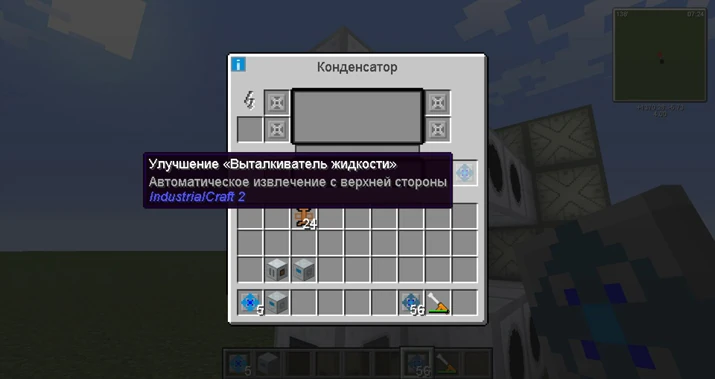

Ставим конденсатор , в него ставим Выталкиватель жидкости тоже настроенный с нижней стороны.
И 4 теплоотвода для скорости.

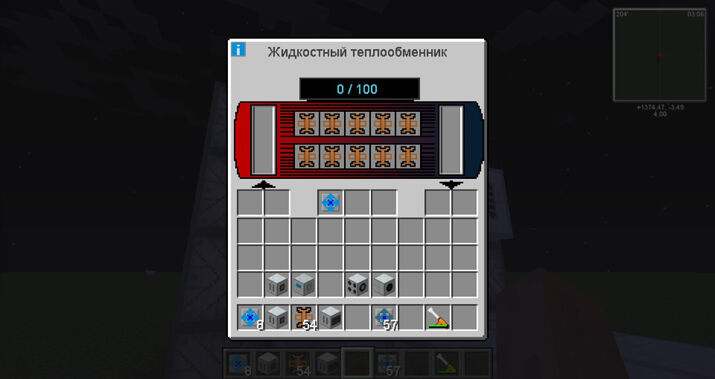

Во все жидкостные теплообменники ставим по 10 теплопроводов и Выталкиватель жидкости , настроенный с любой стороны.

Потом проделываем то же самое, только сверху.

Все так же. Но, выталкиватели настраиваем с верхней стороны.

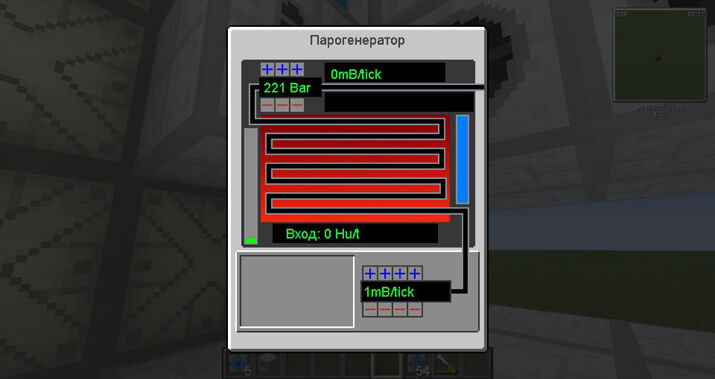

В двух парогенераторах выставляем следующие параметры: 221 Bar и внизу 1mB\tick.

Заливаем в них по 10 универсальных капсул дистиллированной воды, кликая по ним shift+ПКМ с капсулами в руке.

Далее, заходим в реакторный люк. Если он не открывается, значит реактор построен неправильно.
Рядом на реакторный проводник красного сигнала ставим рычаг. С его помощью можно включать и выключать реактор.

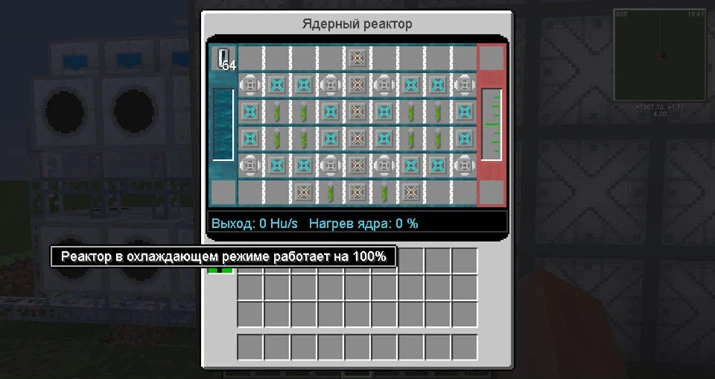

После того, как вы зашли, видно, что реактор работает в охлаждающем режиме на 100 %.
Слева в углу ставим капсулу с хладагентом примерно 10-20 шт. Дальше выставляем такую схему.

Соединяем проводом кинетические генераторы, конденсаторы и регуляторы жидкости (им нужно немного энергии для работы) и выводим его до вашего энергохранителя.

Дальше включаем реактор с помощью рычага. Через несколько минут парогенераторы нагреются и начнут работать.
В итоге, если всё сделано правильно, вы должны получить электричество ~300 еЭ/т. По сравнению с обычным генератором стирлинга эта конструкция вырабатывает примерно в 1,4 раза больше энергии. Таким образом, на 1 ведро горячего хладагента производится примерно 14 000 еЭ (если не учитывать то, что парогенератору нужно прогреться до 375 градусов, прежде чем начать вырабатывать пар).

Дополнительно

На крафт жидкостного ядерного реактора уходит большое количество свинца. Например для крафта его блоков, в том числе 94 блока обшивки, одного реакторного люка, 4 реакторных насос-портов, одного реакторного проводника красного сигнала, потребуется 160 свинцовых слитков. А если будет нужно установить больше функциональных блоков, то и свинца нужно будет больше.
